      BGA是PCB上常用的组件，通常CPU、NORTH BRIDGE、SOUTH BRIDGE、AGP CHIP、CARD BUS CHIP…等，大多是以bga的型式包装，简言之，80﹪的高频信号及特殊信号将会由这类型的package内拉出。因此，如何处理BGA packag的走线，对重要信号会有很大的影响。

BGA周边元件布局优先级

      通常环绕在BGA附近的小零件，依重要性为优先级可分为几类：

      一. bypass。

      二. clock终端RC电路。

      三. damping（以串接电阻、排组型式出现；例如memory BUS信号）

      四. EMI RC电路（以dampin、C、pull height型式出现；例如USB信号）。

      五. 其它特殊电路（依不同的CHIP所加的特殊电路；例如CPU的感温电路）。

      六. 40mil以下小电源电路组（以C、L、R等型式出现；此种电路常出现在AGP CHIP or含AGP功能之CHIP附近，透过R、L分隔出不同的电源组）。

     七. pull low R、C。

      八. 一般小电路组（以R、C、Q、U等型式出现；无走线要求）。

     九. pull height R、RP。

    1-6项的电路通常是placement的重点，会排的尽量靠近BGA，是需要特别处理的。第7项电路的重要性次之，但也会排的比较靠近BGA。8、9项为一般性的电路，是属于接上既可的信号。

BGA布线优先级

    相对于上述BGA附近的小零件重要性的优先级来说，在ROUTING上的需求如下：

      一. by pass =>与CHIP同一面时，直接由CHIP pin接至by pass，再由bypass拉出打via接plane；与CHIP不同面时，可与BGA的VCC、GND pin共享同一个via，线长请勿超越100mil。

     二 . clock终端RC电路=>有线宽、线距、线长或包GND等需求；走线尽量短，平顺，尽量不跨越VCC分隔线。

      三. damping=>有线宽、线距、线长及分组走线等需求；走线尽量短，平顺，一组一组走线，不可参杂其它信号。

     四. EMI RC电路=>有线宽、线距、并行走线、包GND等需求；依客户要求完成。

      五. 其它特殊电路=>有线宽、包GND或走线净空等需求；依客户要求完成。

      六.   40mil以下小电源电路组=>有线宽等需求；尽量以表面层完成，将内层空间完整保留给信号线使用，并尽量避免电源信号在BGA区上下穿层，造成不必要的干扰。

      七. pull low R、C=>无特殊要求；走线平顺。

      八. 一般小电路组=>无特殊要求；走线平顺。

      九. pull height R、RP=> 无特殊要求；走线平顺。

      十. 为了更清楚的说明BGA零件走线的处理，将以一系列图标说明如下：

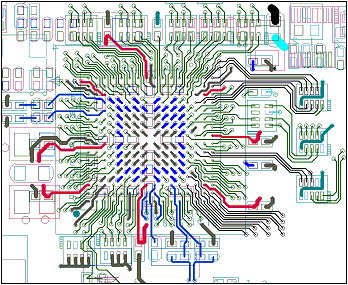

图1 BGA走线正面

      10.1. 将BGA由中心以十字划分，VIA分别朝左上、左下、右上、右下方向打；十字可因走线需要做不对称调整。

      10.2. clock信号有线宽、线距要求，当其R、C电路与CHIP同一面时请尽量以图1方式处理。

      10.3. USB信号在R、C两端请完全并行走线。

      10.4. by pass尽量由CHIP pin接至by pass再进入plane。无法接到的by pass请就近下plane。

      10.5. BGA组件的信号，外三圈往外拉，并保持原设定线宽、线距；VIA可在零件实体及3MM placement禁置区间调整走线顺序，如果走线没有层面

要求，则可以延长而不做限制。内圈往内拉或VIA打在PIN与PIN正中间。另外，BGA的四个角落请尽量以表面层拉出，以减少角落的VIA数。

      10.6. BGA组件的信号，尽量以辐射型态向外拉出；避免在内部回转。

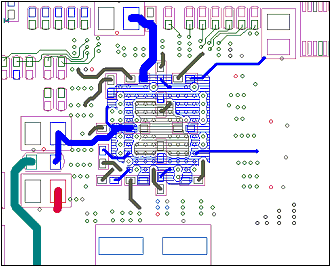

图2 BGA背面by pass的放置及走线处理。

      10.7. By pass尽量靠近电源pin。

      10.8.BGA区的VIA在VCC层所造成的状况

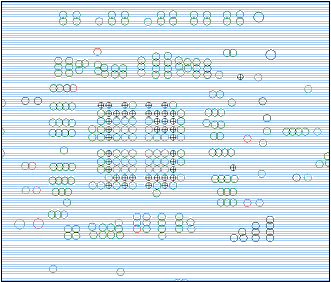

图3 BGA区的VIA在VCC层所造成的状况

THERMALVCC信号在VCC层的导通状态。ANTI GND信号在VCC层的隔开状态。因BGA的信号有规则性的引线、打VIA，使得电源的导通较充足。

      10.9. BGA区的VIA在GND层所造成的状况

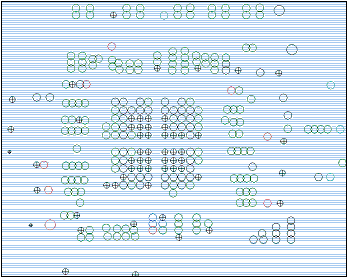

图4 BGA区的VIA在GND层所造成的状况

THERMALGND信号在GND层的导通状态。ANTI VCC信号在GND层的隔开状态。因BGA的信号有规则性的引线、打VIA，使得接地的导通较充足。

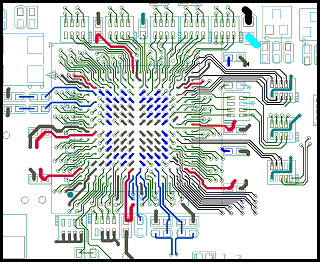

图5 BGA区的Placement及走线建议图

     十一. 以上所做的BGA走线建议，其作用在于：

      11.1. 有规则的引线有益于特殊信号的处理，使得除表层外，其余走线层皆可以所要求的线宽、线距完成。

      11.2. BGA内部的VCC、GND会因此而有较佳的导通性。

      11.3. BGA中心的十字划分线可用于；当BGA内部电源一种以上且不易于VCC层切割时，可于走线层处理（40~80MIL），至电源供应端。或BGA本身

的CLOCK、或其它有较大线宽、线距信号顺向走线。

      11.4. 良好的BGA走线及placement，可使BGA自身信号的干扰降至最低。
